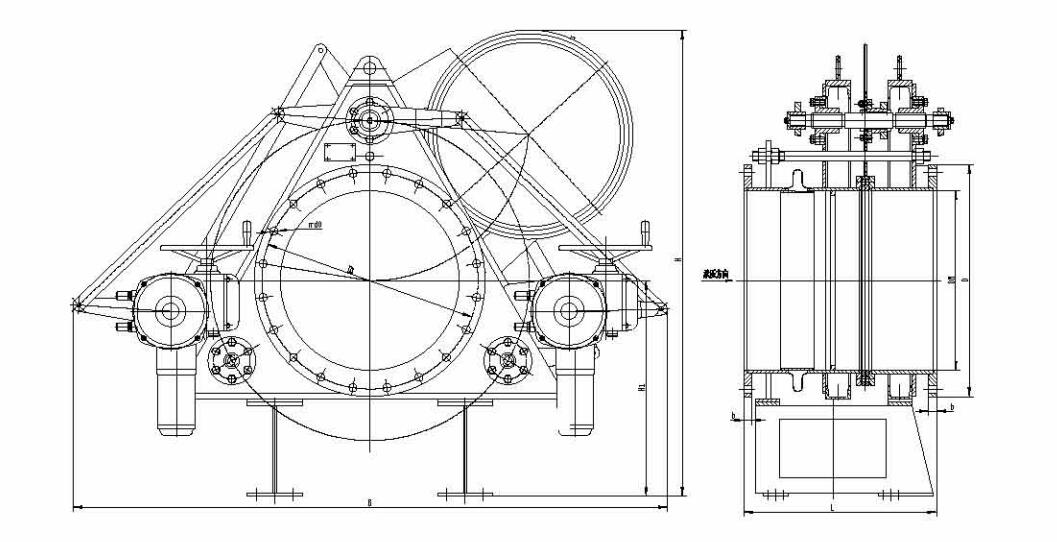

一、結構簡圖
二、閥門組成及動作原理

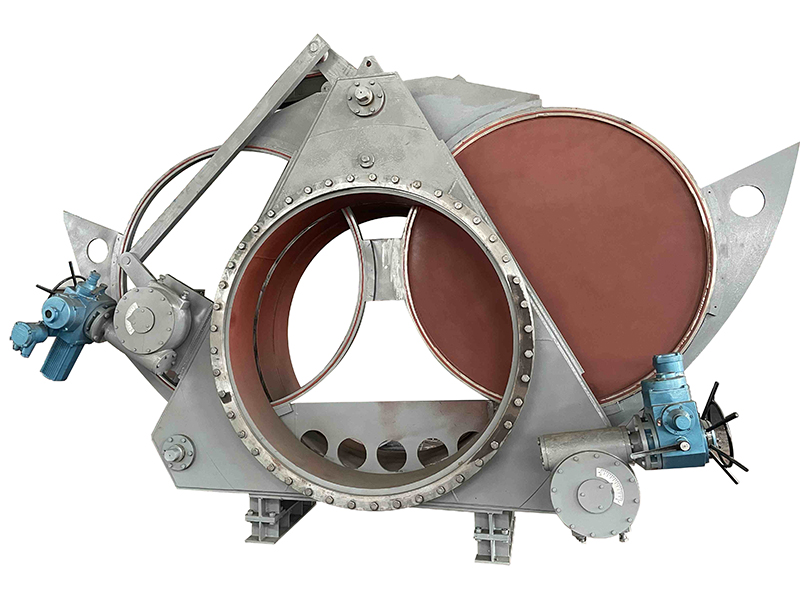

電動扇形盲板閥由左、右閥體、伸縮機構、扇形閥板及驅動閥板的電動裝置I和夾緊、松開的電動裝置H組成。關閥：電動裝置Ⅱ動作，密封副脫開，然后電動裝置I動作，扇形閥板由開到關，關到位后，電動裝置Ⅱ再反方向動作，密封副夾緊，關閥結束。開閥則反之。
三、主要連接尺寸、 外形尺寸及重量
|
DN |
L |
D |
D1 |
n-do |
b |
H1 |
H |
B |
參考參數（kg） |
|
400 |
600 |
540 |
495 |
16-22 |
24 |
522 |
1140 |
1700 |
580 |
|
500 |
600 |
645 |
600 |
20-22 |
26 |
720 |
1460 |
1820 |
715 |
|
600 |
630 |
755 |
705 |
20-26 |
26 |
700 |
1520 |
1940 |
820 |
|
700 |
630 |
860 |
810 |
24-26 |
26 |
662 |
1600 |
2230 |
950 |
|
800 |
800 |
975 |
920 |
24-30 |
26 |
700 |
1880 |
2550 |
1420 |
|
900 |
800 |
1075 |
1020 |
24-30 |
26 |
775 |
2038 |
2885 |
1660 |
|
1000 |
800 |
1175 |
1120 |
28-30 |
26 |
1038 |
2440 |
3160 |
2090 |
|
1200 |
850 |
1375 |
1320 |
32-30 |
26 |
880 |
2480 |
3580 |
3110 |
|
1400 |
850 |
1575 |
1520 |
36-30 |
26 |
1100 |
3180 |
4075 |
4820 |
|
1600 |
850 |
1790 |
1730 |
40-30 |
26 |
1140 |
3415 |
4250 |
6215 |
注：I.根據用戶要求，本閥可配套電控箱，并可實現程序動作及實現計算機控制，具體要求須在合同中詳細說明。
