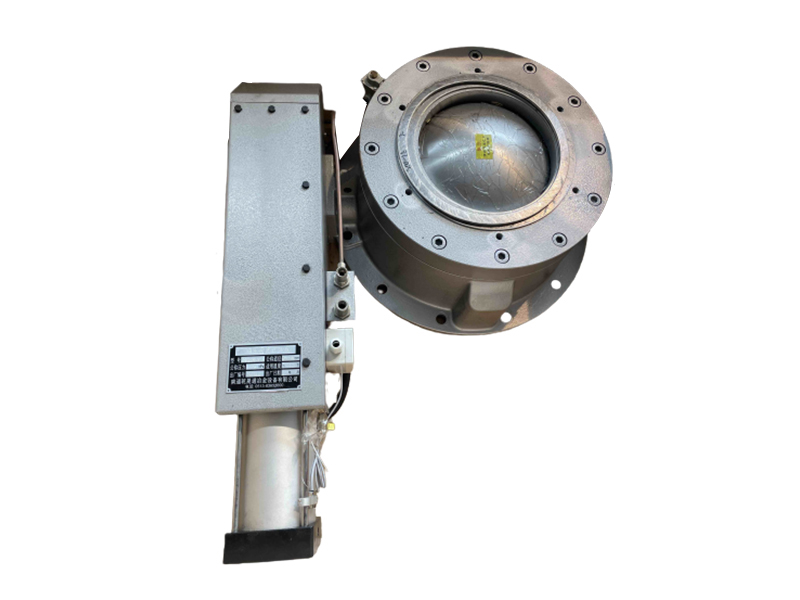

—、用途
球面偏置式氣動鐘閥系消化吸收國外先進技術，采用獨特的密封結構形式，廣泛適用于高爐煤粉噴吹和制粉系統，作為截流密封用。
二、 主要性能參數
|
公稱壓力 |
1.0 |
1.6 |
MPa |
|
殼體試驗壓力 |
1.5 |
2.4 |
|
|
密封試驗壓力 |
1.1 |
1.76 |
|
|
適用溫度 |
W150 |
℃ |
|
|
適用介質 |
灰、煤粉等 |
||
三、 結構特點
1、 本閥門主要由閥門本體、氣動裝置兩部分組成;
2、 釆用偏置式閥軸，球面和橡膠作為密封副，密封可靠，耐磨損、耐沖刷;
3、 可實現遠距離控制。
四、 氣動裝置性能參數
|
公稱通徑 |
氣缸型號 |
供氣壓力 |
管接頭 |
動作時間 |
|
DN300 |
(B) QGA200x250 |
0.4 ~0.6MPa |
M18x1.5 |
≤8s |
|
DN400 |
(B) QGA250x340 |
M27x2 |
||
|
DN500 |
(B) QGA300x460 |
M27x2 |

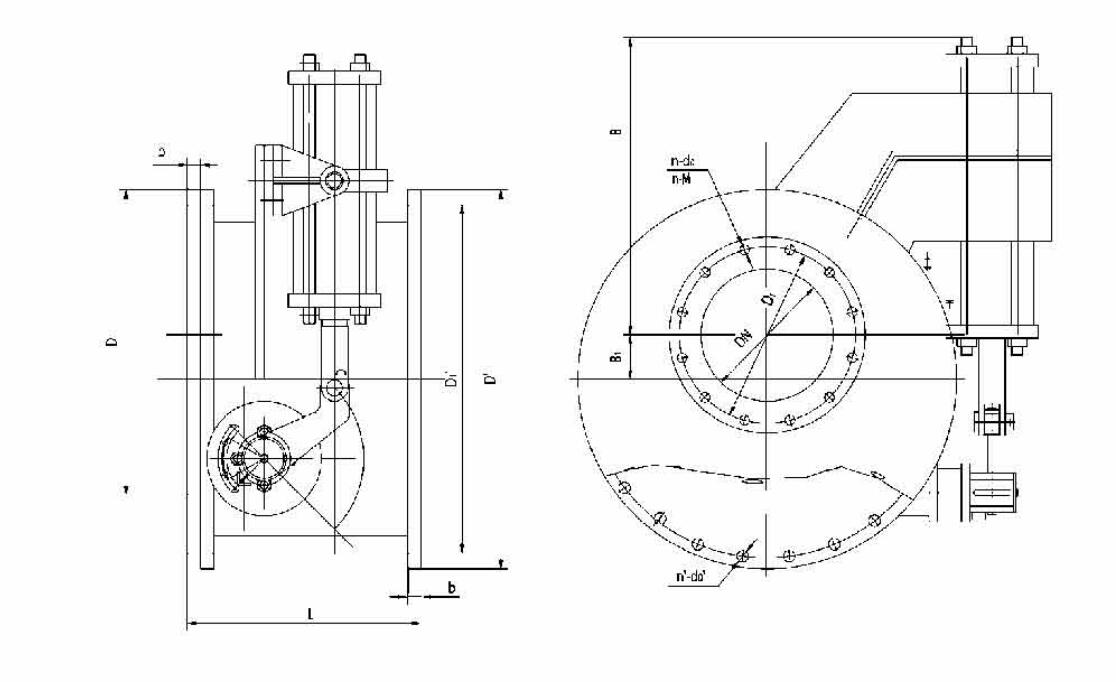

五、結構簡圖、主要連接尺寸、外形尺寸及重量
1. PZ643X-10C球面偏置式氣動鐘閥
PZ643X-10C型主要連接尺寸、外形尺寸及重量
|
DN |
D |
D1 |
L |
n-do |
n-M |
b |
B1 |
D， |
D1' |
n'-do' |
b1 |
B |
H |
參考重量 |
|
300 |
565 |
510 |
356 |
16-27 |
16-24 |
30 |
100 |
905 |
890 |
24-33 |
36 |
750 |
780 |
1050 |
|
400 |
675 |
620 |
500 |
20-27 |
20-24 |
30 |
125 |
1020 |
950 |
24-33 |
38 |
885 |
830 |
1620 |
|
500 |
795 |
730 |
610 |
24-33 |
24- 30 |
34 |
150 |
1120 |
1050 |
28- 33 |
38 |
1020 |
880 |
2220 |

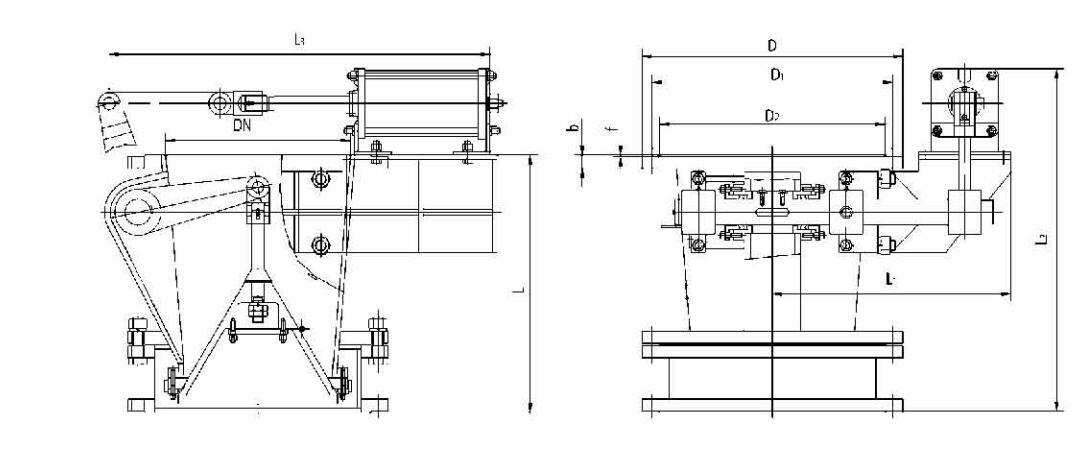

2. BPZ643X-10/16C第二代球面偏置式氣動鐘閥
特點：該閥在PZ643X-10C基礎上作進一步的改進，釆用外置滾動軸承結構，使閥門的體積更小，重量更輕。
BPZ643X-10C型主要連接尺寸、外形尺寸及重量
|
DN |
D |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
b |
f |
n- do |
參考重量(Kg) |
|
300 |
445 |
400 |
370 |
850 |
375 |
485 |
648 |
28 |
3 |
12- 22 |
1150 |
|
400 |
565 |
515 |
482 |
1000 |
477 |
630 |
786 |
32 |
3 |
16-26 |
1670 |
|
500 |
670 |
620 |
585 |
1200 |
625 |
770 |
875 |
34 |
3 |
20-26 |
2310 |
BPZ643X-16C型主要連接尺寸、外形尺寸及重量
|
DN |
D |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
b |
f |
n-do |
參考重量(Kg) |
|
300 |
460 |
410 |
378 |
850 |
375 |
485 |
648 |
28 |
3 |
12-26 |
1170 |
|
400 |
580 |
525 |
485 |
1000 |
477 |
630 |
786 |
32 |
3 |
16- 30 |
1690 |
|
500 |
715 |
650 |
608 |
1200 |
625 |
770 |
875 |
34 |
3 |
20- 33 |
2370 |

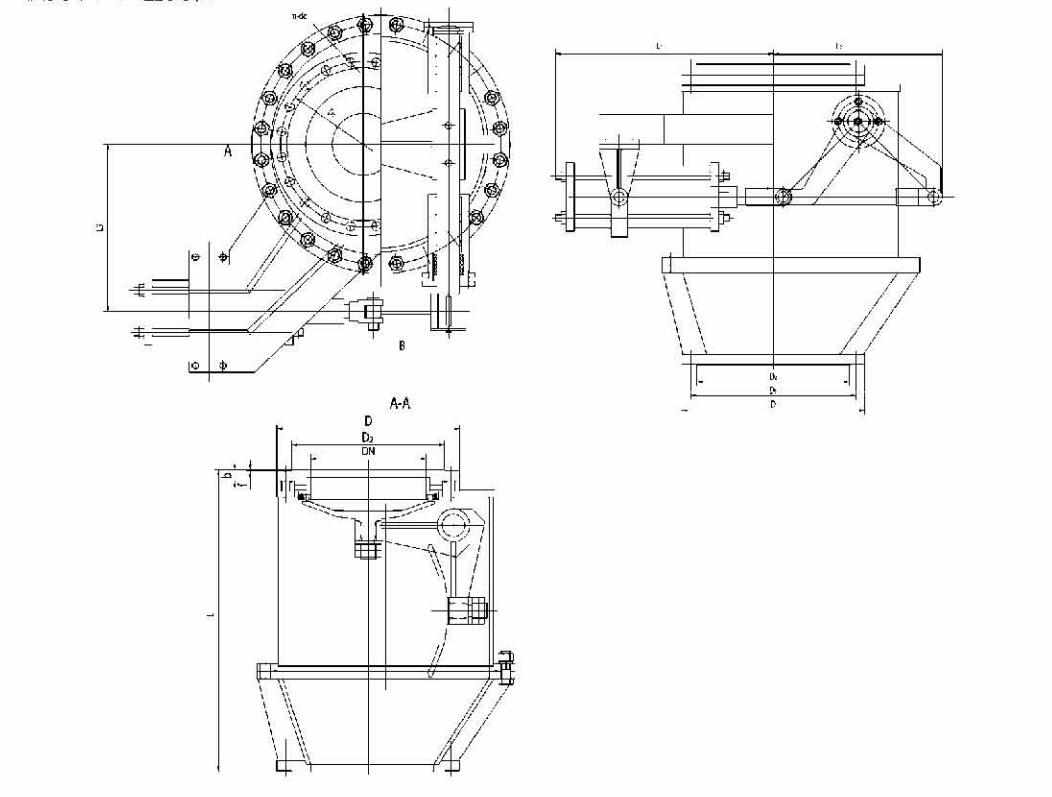

3. PZ643MX-10/16C氣動錐形鐘閥
PZ643X-10C型主要連接尺寸、外形尺寸及重量
|
DN |
D |
D1 |
D2 |
L |
b |
f |
n-do |
L1 |
L2 |
L3 |
B |
參考重量 |
|
300 |
445 |
400 |
370 |
700 |
28 |
3 |
12-23 |
700 |
900 |
900 |
420 |
600 |
|
400 |
565 |
515 |
482 |
800 |
32 |
3 |
16-26 |
750 |
1000 |
1000 |
520 |
700 |
|
500 |
670 |
620 |
585 |
900 |
34 |
3 |
20-26 |
800 |
1100 |
1100 |
680 |
850 |
PZ643X-16C型主要連接尺寸、外形尺寸及重量
|
DN |
D |
D1 |
D2 |
L |
b |
f |
n-do |
L1 |
L2 |
L3 |
B |
參考重量 |
|
300 |
460 |
410 |
378 |
700 |
34 |
3 |
12-26 |
700 |
900 |
900 |
420 |
650 |
|
400 |
580 |
525 |
458 |
800 |
40 |
5 |
16-30 |
750 |
1000 |
1000 |
520 |
750 |
|
500 |
715 |
650 |
608 |
900 |
46 |
5 |
20- 33 |
800 |
1100 |
1100 |
680 |
900 |
